波此复合垫片1111

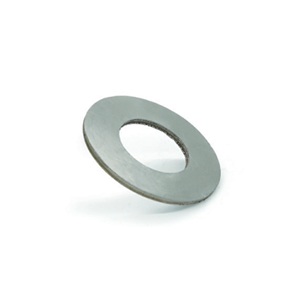

HS852 波齿复合垫片
HS852是由特殊构造的金属骨架与膨胀石墨等材料复合而成，金属骨架的上下表面开有相互错开的同心圆波齿，表面复合膨胀石墨等材料，构成整体复合垫片。波齿复合垫具有优异的密封性，优良的回弹性能，密封寿命长、安全性能高，使用安装方便，是静密封垫片的升级换代产品，广泛应用于石油化工、化纤、电力、冶金、轻纺等部门各种装置的设备和管道、阀门法兰连接处，成为理想的密封元件。
HS852的产品类型 Product type
|
类 型 |
基本型 |
带定位环型 |
带隔条型 |
|||
|
代 号 |
HS852-A |
HS852-B |
HS852-C |
|||
|
断面形状 |
|
|
|
|||
|
图 例 |
|
|
|
|
||
HS852的性能参数 Performance parameters
|
性 能 |
技术参数 |
|
垫片系数 |
m=4.25 |
|
使用压力 |
0.6-26.0MPa |
|
最小预紧比压 |
y=50MPa |
|
适用温度 |
-250℃~+650℃ |
HS852的材料代号 Material code
| 金属骨架材料 | 代 号 |
| 08、10或类似低碳钢 |
1 |
| 0Cr13、1Cr13 |
2 |
| 0Cr18Ni9或类似奥氏体不锈钢 |
3 |
| 蒙乃尔合金或其他特殊材料 |
9 |
